LEDバックライトディスプレイ技術の分析

ディスプレイ技術の進化に伴い、LEDバックライトディスプレイは主流の選択肢となっています。テレビ、モニター、広告ディスプレイ、産業機器、医療機器など、LEDバックライトはあらゆる場所で利用されています。従来のCCFL（冷陰極蛍光灯）バックライトと比較して、LED技術は輝度、色再現性、エネルギー効率において優れた性能を発揮します。では、LEDバックライトとは一体何であり、なぜそれほど重要なのでしょうか？

1. LEDバックライトディスプレイの定義と重要性

LEDバックライトディスプレイは、発光ダイオード（LED）を光源とするディスプレイです。主な機能は、液晶パネルを均一に照らし、画像を鮮明に表示することです。CCFLバックライトと比較して、LEDバックライトは消費電力が少なく、鮮やかな色再現性、長寿命といった優れた特徴を備えています。ディスプレイ業界の「新たなお気に入り」となっています。

LEDバックライトが重要な理由とは？市場調査によると、世界のLEDディスプレイ市場は2023年に78億米ドルに達し、2030年には150億米ドルを超えると予測されています。この成長は、ディスプレイ性能の向上だけでなく、省エネ、環境配慮、薄型設計といったトレンドとの整合性も推進しており、現代の消費者の期待に完全に応えています。

2. LEDバックライトディスプレイの技術原理

LEDバックライトディスプレイは、画面の背面（直接照明）または画面の周囲（エッジ照明）に配置されたLEDから白色光を発します。この光は拡散板と導光板を通過し、液晶層を均一に照らし、可視画像を生成します。

2 つの主なアーキテクチャ:

直下型LEDバックライト：LEDが画面全体に均一に配置されています。高い輝度と均一性を実現し、高画質を実現します。
エッジライトLEDバックライト：LEDは画面の端に配置され、導光板によって光が拡散されます。この設計は薄型でエネルギー効率に優れていますが、輝度の均一性は若干劣ります。

3. LEDバックライトディスプレイの主な利点

LEDバックライトが従来の方法よりも優れているのはなぜでしょうか？主なメリットは次のとおりです。

エネルギー効率: CCFL よりも約 40% 少ないエネルギーを消費します。水銀を含まず、環境に優しいです。
優れたカラーパフォーマンス: 特に RGB-LED バックライトは NTSC の 90% 以上の色域を提供し、CCFL の 70～80% よりもはるかに広いです。
超薄型設計: ディスプレイの厚さを 10 mm 未満に抑え、洗練されたモダンなフォームファクターをサポートします。
長寿命: 最大 100,000 時間。CCFL の 15,000 ～ 25,000 時間よりも大幅に長くなります。
高速応答時間: LED は遅延なく瞬時に点灯するため、ゲームやビデオなどの動的コンテンツに最適です。

4. 比較: LEDバックライトと従来のCCFL

特徴	LEDバックライト	CCFLバックライト
消費電力	低い（約40％減）	高い
寿命	最大10万時間	15,000～25,000時間
環境への影響	水銀不使用、環境に優しい	有害物質である水銀を含む
カラーパフォーマンス	広色域（NTSC 90%以上）	より狭い色域（NTSC 70～80%）
厚さ	超薄型（<10mm）	かさばる（>10mm）
明るさの均一性	優秀（直射日光下）	一般的に低い
起動時間	インスタントオン	ウォームアップが必要、寒い時は遅い

つまり、LEDはCCFLを全般的に凌駕する性能を持っています。サムスンが2012年に早くもCCFLを段階的に廃止し、LEDに切り替えたのも不思議ではありません。

5. LEDバックライトディスプレイのコアコンポーネント

主なコンポーネントは次のとおりです。

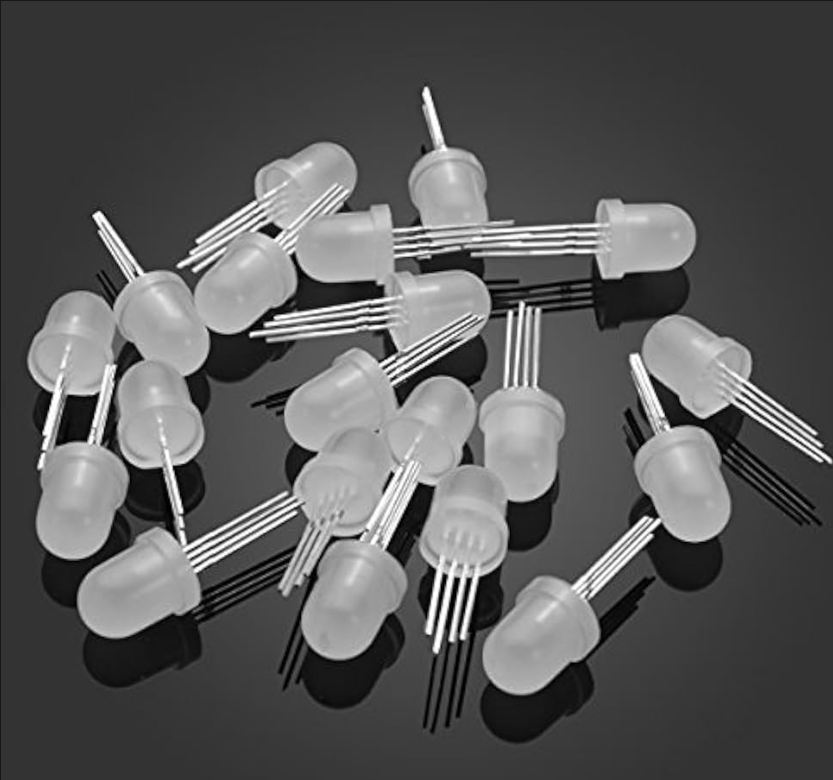

LED : 主な光源。明るさと色の品質に重要です。
ライトガイドプレート (LGP): 画面全体に光を均等に広げます (エッジライト設計で使用されます)。
拡散シート: 光の均一性を向上させ、ホットスポットを減らします。
反射シート：光を再利用して効率を高めます。

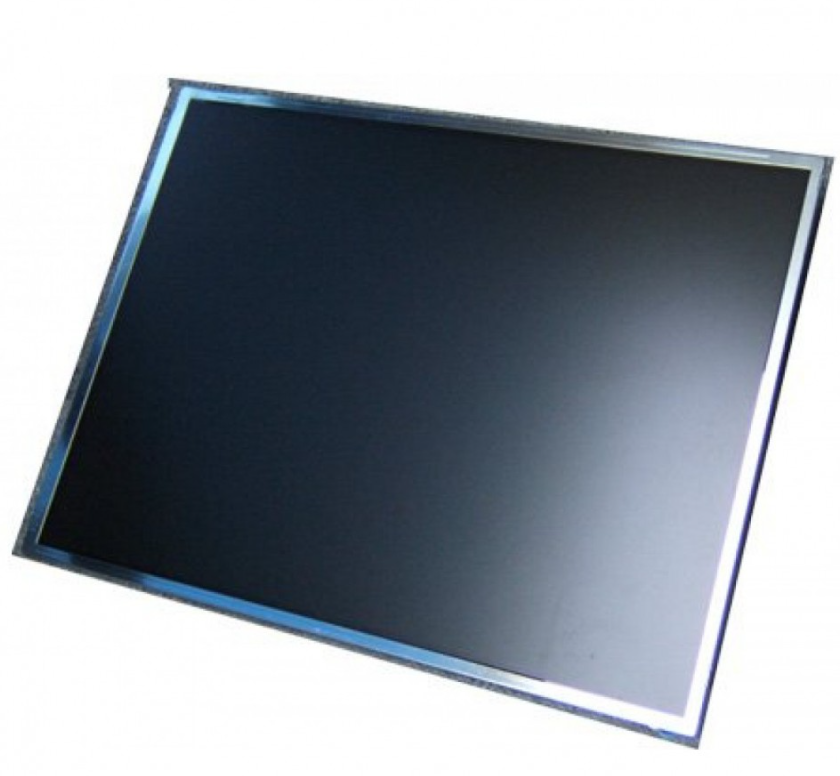

LCD パネル: 光の通過を制御して画像を形成します。
ドライバ回路: PWM または DC 調光を使用して LED の明るさを管理し、安定した出力を確保します。

これらの部品を組み合わせることで、低消費電力で高いパフォーマンスを実現します。

6. 典型的なアプリケーションシナリオ

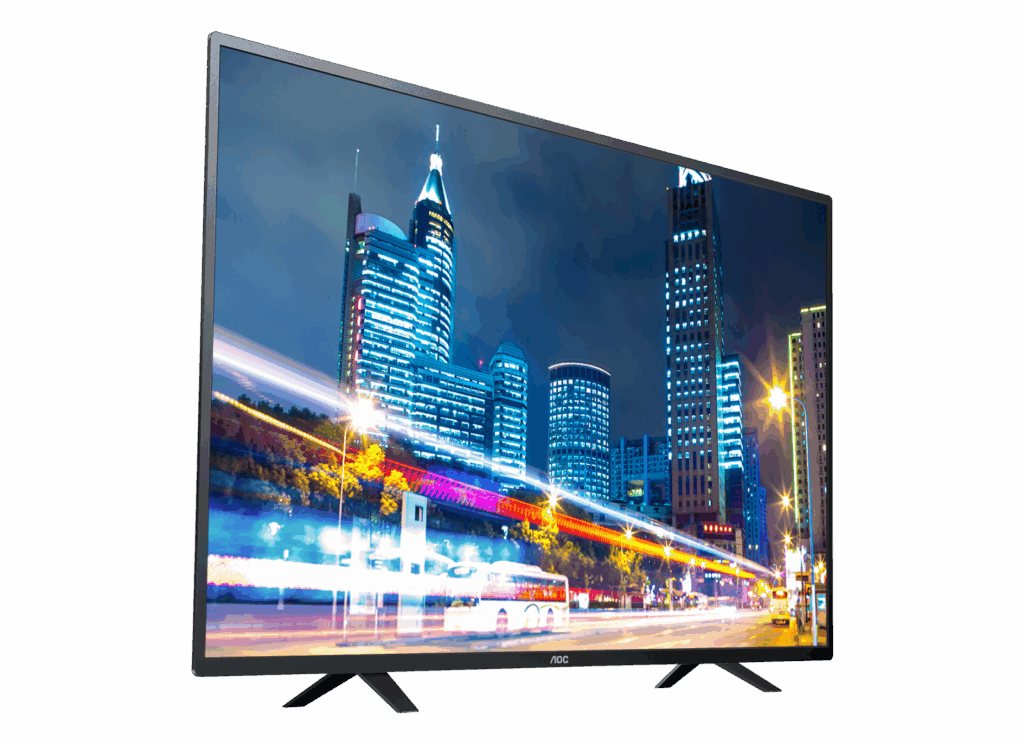

テレビとモニター
最近のテレビのほとんどは、より鮮明な映像と薄型デザインを実現するために LED バックライトを搭載しています。

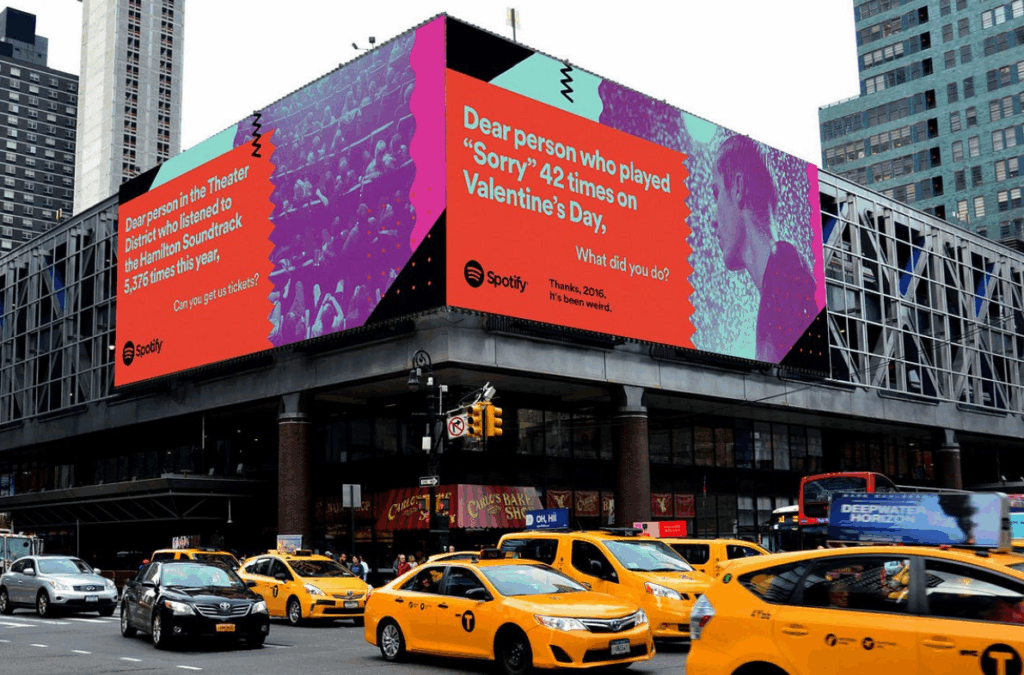

商業広告ディスプレイ
高輝度と低エネルギー消費の LED は、屋内および屋外の広告に最適です。

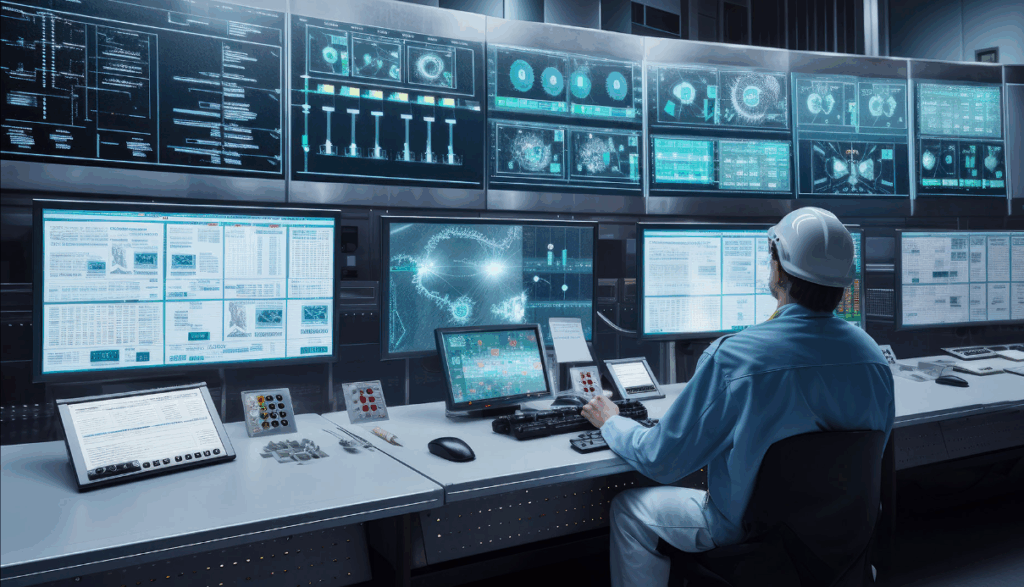

産業および医療機器
安定性と精度が極めて重要な、医療用画像や制御室などの高信頼性環境で使用されます。

7. 適切なLEDバックライトディスプレイの選び方

解像度、明るさ、色域
- 解像度: 大型テレビやプロフェッショナル用途の場合は 4K または 8K、小型画面の場合は 1080p。
- 明るさ: 屋外の画面には 2000 ニット以上の明るさが必要です。屋内での使用では通常 500 ～ 1000 ニットが必要です。
- 色域: 実物に近い色を再現するには、NTSC 90% 以上で RGB-LED バックライトを推奨します。
LEDの品質と光の均一性：
高品質のLED（例：SamsungやLGのサプライヤー製）は、長寿命で色の保持性に優れています。直下型は光の均一性は優れていますが、コストは高くなります。購入の際は、画面全体に白を表示し、目立つ明暗の斑点がないか確認してください。
ブランドの信頼性とアフターサポート：
Samsung、SoStron、AOC、HKCといった評判の良いブランドは、優れた品質とサービスを提供します。少なくとも2年間の保証期間がある製品を選びましょう。

8. よくある質問（FAQ）

a. LED バックライトでは光漏れが発生しますか?

はい、特にエッジライト設計では顕著です。画面の端に現れることが多く、特に真っ黒な画像では顕著です。ハイエンドの直下型モデルでは、ゾーンコントロールによってこの問題を最小限に抑えています。

b. LEDバックライトはCCFLより優れていますか?

はい。LEDは省エネ、長寿命、色再現性、そしてスリムなデザインに優れています。CCFLは安価ですが、寿命が短く、水銀を含み、画質も劣ります。

c. バックライトの不均一性を修正するにはどうすればいいですか?

明るさの設定を調整して、明るすぎる領域を減らします。
バックライト管理を改善するためのファームウェアアップデートを確認してください。
問題が解決しない場合は、パネルまたは LGP の交換についてサポートにお問い合わせください。

9. 結論: LED バックライトに投資する価値はまだあるのでしょうか?

LEDバックライトは、ディスプレイ技術の現在の標準であることは間違いありません。しかし、将来的には、MiniLEDやMicroLEDといったより高度なソリューションへと移行していくでしょう。MiniLEDはすでに高級テレビやノートパソコンで普及しつつあり、MicroLEDはバックライトを完全に不要にする可能性のある自発光ディスプレイを約束しています。

とはいえ、LEDバックライトは今後5～10年間、特にコスト重視の市場において主流であり続けるでしょう。成熟した技術、手頃な価格、そして幅広い用途への適応性は、堅実な投資となるでしょう。家庭用テレビ、業務用ディスプレイ、プロ仕様機器など、LEDバックライトは依然として信頼性と高品質のパフォーマンスを提供します。

ディスプレイデバイスのアップグレードをお考えなら、LEDバックライトは賢明で信頼できる選択肢です。進化を続けるLEDバックライトは、より高性能で薄型、そして省エネを実現しています。ぜひご検討ください。
