車載用LEDディスプレイ：仕様、安全性、投資対効果ガイド

検索エンジンに「車のLEDディスプレイ画面」と入力した場合、探しているのは普通の屋外用発光パネルではなく、極めて過酷な移動中の電気環境に適応しなければならない複雑な電子工学システムです。

車両搭載型LEDディスプレイ（一般的にタクシーの屋根、物流トラックの側面、配車サービスのリアウィンドウなどに設置される）の基本的なエンジニアリング上の定義は、高いレベルの物理的保護、広範囲のDC電圧変動への対応、および遅延のないワイヤレスクラスタ制御を実現する能力を備えた動的なデジタル表示端末である。

車載グレードのLEDシステムを設計または選定するには、最前線の研究開発エンジニアは、3つの根本的な課題を解決する必要があります。1つ目は、車両の始動時と停止時に発生する大きな電圧変動をどのように処理して、元のバッテリーを保護するか。2つ目は、PCB基板や部品が長時間の高速振動によって構造的な破損を起こさないようにする方法。3つ目は、動的な光感知アルゴリズムによって画面の明るさが厳しい交通信号汚染規制に準拠し、後続車のドライバーへの眩しさを回避する方法です。

このガイドでは、まず基本的なハードウェアアーキテクチャから始め、車載用LEDディスプレイシステムのエンジニアリング標準を徹底的に解説します。

車両環境と従来の屋外用LEDにおける基本的な工学的相違点

業界最大の誤解を打破する

従来の屋外用LEDスクリーンを車両用途に直接改造することは絶対に避けるべきです。自動車の電気システムは非常に複雑で動的な環境であり、両者の根底にあるエンジニアリングロジックは根本的に異なります。

広電圧電源管理システムとバッテリー保護

エンジン始動時、車両のバッテリー電圧は急激に低下します。オルタネーターがバッテリーを充電する際、負荷ダンプ状態によって電圧スパイクが発生する場合があります。固定電圧入力の従来型スクリーンを使用すると、マザーボードの焼損や車両のエンストを引き起こす可能性があります。

業務用車載LEDは、9～36Vの広範囲な適応型DC電源アーキテクチャを採用する必要があります。さらに、電源管理モジュールにはACC（アダプティブクルーズコントロール、ここでは車両のイグニッションスイッチを指す）連動回路を組み込む必要があります。その技術原理は、イグニッション信号が検出されると、イグニッション時の電圧ショックを回避するためにシステムが電源投入を5～10秒間遅延させ、車両の電源がオフになるとスクリーンへの電源供給が自動的に遮断されるため、フリートオペレーターがバッテリーの消耗による故障を心配する必要がなくなるというものです。

航空宇宙グレードの防振・保護構造設計

車両が高速で走行したり、スピードバンプを通過したり、未舗装道路を走行したりすると、連続的な三次元高周波機械的振動が発生します。この物理的ストレスにより、LEDビーズのはんだ付けパッドに亀裂が生じたり（いわゆる「デッドピクセル」）、従来のモジュールではケーブルが外れたりする可能性があります。

この課題に対処するため、車載ディスプレイの内部接続には、従来のリボンケーブルではなく、ロック機構付きの航空コネクタまたは剛性の高い接続基板を使用する必要があります。10年以上にわたるLEDビルボードの専門経験と15,000㎡のインテリジェント製造拠点に支えられたエンジニアリングラボでは、車載スクリーンは工場出荷前に3D振動プラットフォーム上で数十時間に及ぶ過酷な疲労試験を受けなければならず、また、脆弱な電子部品を保護するために、PCB表面は完全自動化されたポッティング処理が施されます。

極端な気候における受動的な放熱と熱力学的考察

車両搭載型スクリーン、特に屋根に設置されたものは、極めて過酷な環境下で稼働します。夏の強い日差しにさらされると、屋根に設置された密閉型機器の内部温度は容易に70℃を超えることがあります。ファンによる冷却を行う場合、排気ガス中の粉塵や雨水が内部回路に吸い込まれることで、回路が急速に損傷する可能性があります。

そのため、熱力学的な設計においては、ファンレスで受動的な放熱機能を備えたアルミニウム合金製の筐体が必要となります。アルミニウムの高い熱伝導率と空力的なヒートシンクフィン設計により、車両の走行中に空気の流れを利用して熱を逃がすことができます。中東の砂漠地帯や北欧の寒冷地を含む、約100か国にわたる6,000件以上のグローバルプロジェクトの運用データに基づくと、適切に設計された受動的な熱管理は、高温下でのLEDの光束劣化を効果的に抑制し、平均故障間隔（MTBF）が業界標準を満たすことを保証します。

技術比較：エンジニアリング寸法内訳表

ピクセルピッチとビジュアル光学系の選択ガイド

モバイルデジタル屋外広告（mDOOH）において、極端に小さなピクセルピッチ（例えばP1.8）を盲目的に追求することは、消費電力と発熱量を大幅に増加させるだけでなく、工学的な観点からも非合理的です。ハードウェアの選定は、視認距離と相対的な動きの速度に関する数学的モデルに基づいて行う必要があります。

視距離と車両速度の数理モデル

ピクセルピッチは最適な視認距離を決定します。車載ディスプレイの場合、主な対象者は道路の両側を走るドライバーや歩行者です。都市部の交通状況では、安全な車間距離は通常5～15メートルです。

光学原理の公式（最適視距離（m）≈画素ピッチ（mm））によれば、タクシーの屋根に設置するLEDスクリーンには、人間の視覚解像度を考慮した上で、P2.5（最適視距離2.5メートル以上）、P3、またはP5が最適な設計仕様となります。これらの仕様は、鮮明でシャープなテキスト表示を保証すると同時に、強い屋外光の干渉に耐える十分な発光面積を確保します。

高リフレッシュレートとアンチスキャンラインフリッカー技術

車両搭載スクリーンは、走行中に閲覧・録画されます。都市部では、歩行者やメディア関係者がスマートフォンを使って、車両からクリエイティブなコンテンツを撮影することがよくあります。LEDのリフレッシュレートが低すぎる場合（例えば1920Hz未満）、カメラレンズの下に深刻な黒い走査線やモアレパターンが現れ、視覚的なコミュニケーションが完全に損なわれてしまいます。

したがって、高性能な車載用LEDドライバチップは、3840Hz以上の超高リフレッシュレートに対応する必要があります。これにより、LEDのグレースケール応答時間が極めて短縮され、車両速度に関わらず、撮影された画像が完全かつちらつきなく維持されます。

インテリジェントな光感知機能と安全基準に準拠した輝度制御（安全第一）

交通規則の遵守は、車両ディスプレイシステムの生命線です。夜間、明るさが昼間と同じ5000ニトのままだと、後続車のドライバーに深刻な眩しさによる視覚障害を引き起こし、追突事故につながる可能性があります。

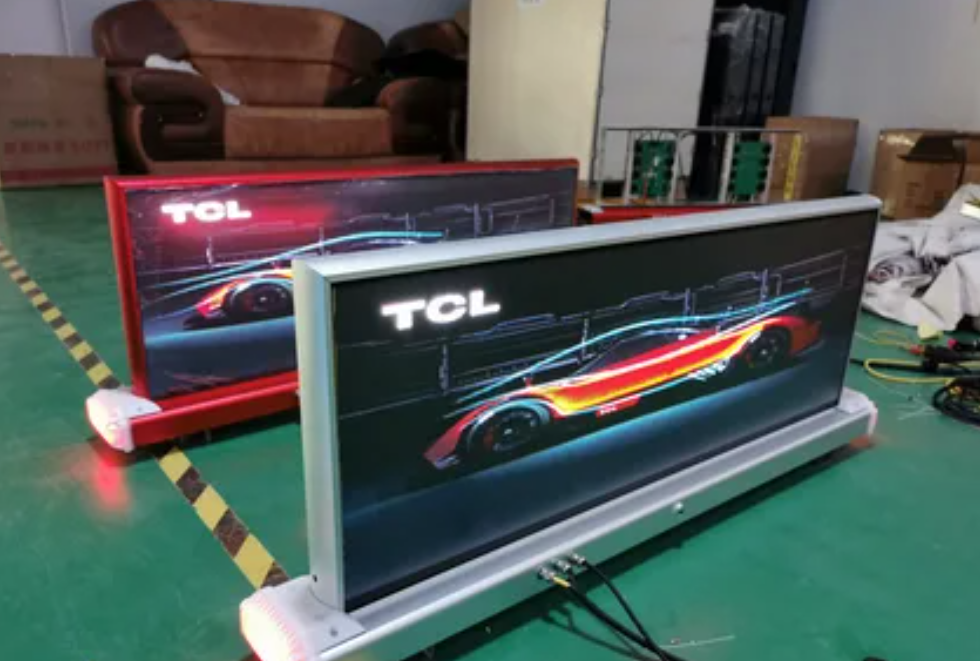

技術的な例として、Sostron社が開発した車両搭載型タクシー用ルーフLEDディスプレイ端末（エンジニアリングアーキテクチャの参考としてのみ）を取り上げます。この端末のハードウェアマザーボードには、高感度環境光センサーが2つ統合されています。車両が明るい日光から突然暗いトンネルに入ると、下部の制御チップがセンサーからの抵抗変化信号を受信し、数ミリ秒以内に自動調光アルゴリズムをトリガーします。この調光は急激ではなく、対数曲線に従って明るさを夜間の基準値（通常800ニト以下）までスムーズに下げ、視認性と道路の安全性を確保します。

クラスタ制御とLBS（位置情報サービス）広告配信アーキテクチャ

タクシー会社、Uber事業者、地域密着型のデジタル屋外広告メディア事業者など、500台、あるいは数千台もの車両を管理するフリート事業者にとって、ハードウェアの安定性は最初のステップに過ぎません。真のソフトウェアエンジニアリング上の課題は、低遅延かつ同期を保ちながら、複数の地域にまたがる大規模なモバイル端末グループを管理することにあります。

4G/5G非同期制御システムとブレークポイント再開

車載スクリーンは移動式であるため、有線同期制御に頼ることはできない。内蔵の4G/5Gモジュールに依存し、非同期クラスタ制御アーキテクチャを採用する必要がある。

運行中、車両は必然的に信号死角（地下駐車場やトンネルなど）を通過します。堅牢なシステムは、中断点からの再開をサポートする必要があります。クラウドから50MBの動画が送信され、信号が途切れた場合、システムはダウンロード済みの部分（例えば20MB）をローカルのeMMCストレージにキャッシュします。信号が再接続されると、システムは中断点からダウンロードを再開し、再生前にファイルの整合性（MD5チェック）を確認します。この仕組みにより、ネットワークの不安定さによって発生するブラックスクリーンや再生遅延が解消されます。

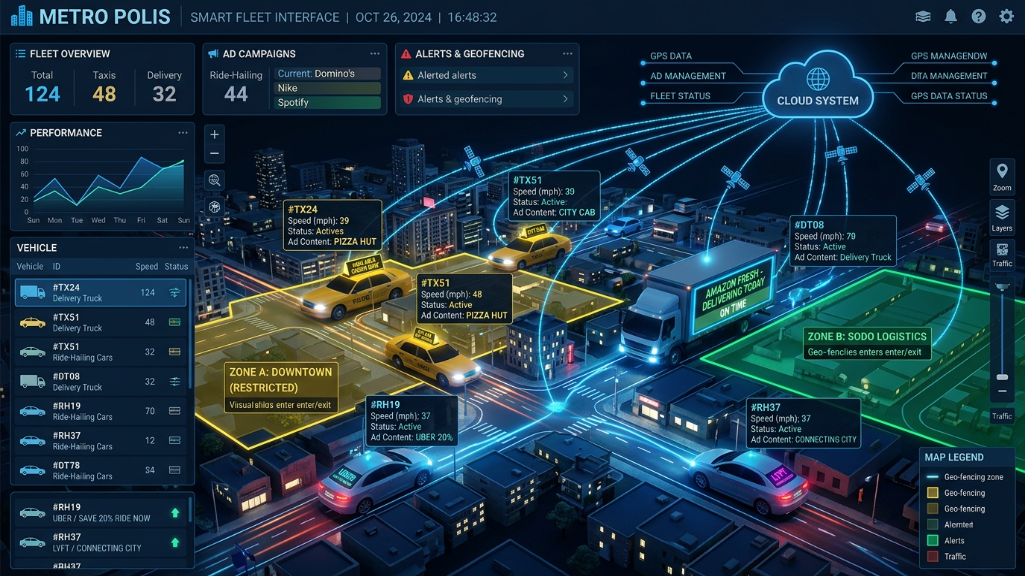

ジオフェンシング技術と位置情報トリガーメカニズム

車両搭載型デジタル広告の最大の商業的価値は、その空間的な特性にある。GPSを統合することで、車両搭載型LEDディスプレイは高精度な位置情報サービス（LBS）を実現する。

技術的な論理：

オペレーターは、クラウドコンソールを介してデジタル都市地図上に多角形の領域（ジオフェンス）を定義します。車両が境界線を越えると（例えば、高級な中心業務地区に入ると）、車載システムが数ミリ秒以内にトリガー信号を送信し、ターゲットを絞ったプレミアム広告コンテンツに切り替わります。エリアを離れると、システムはデフォルトのプレイリストに戻ります。統合されたハードウェアとソフトウェアのアーキテクチャに基づいて構築されたこの高精度なトリガーメカニズムは、世界中で6,000件以上のプロジェクトに広く適用され、空間広告の効率を大幅に向上させています。

遠隔診断とIoTモニタリング

大規模な車両群では、手動による点検は非現実的です。最新の車両搭載型LEDシステムは、標準的なIoTノードとして機能します。

クラウドダッシュボードを通じて、エンジニアは各車両からのリアルタイムのテレメトリデータを監視できます。これには、電圧変動、内部温度、再生ログ、さらには検出チップによるピクセルレベルの欠陥率などが含まれます。しきい値アラート機能により、故障が発生する前に予防的にメンテナンスを計画できるため、運用コストを大幅に削減できます。

車両システム向けクラウドアーキテクチャのレイヤー別内訳

車両電気改造に関する国際規格適合性および安全認証

車両に電子機器を外部設置する場合は、厳格な国際法および安全基準を遵守しなければなりません。認証を受けていない機器は、没収や深刻な火災の危険性があります。

電磁両立性（EMC）および干渉抑制

車両には高感度なECU（電子制御ユニット）や無線システムが搭載されています。設計の不十分なLEDシステムは電磁干渉（EMI）を発生させ、ナビゲーションや通信に影響を与える可能性があります。

車載用LEDはEMC試験に合格する必要があります。北米およびEU市場向けには、FCCおよびCE規格への準拠が必須です。そのためには、PCB設計における多層接地と、電源入力におけるEMIフィルタを採用し、放射される電磁波が安全基準値内に収まるようにする必要があります。

難燃性および電気安全基準

高温や短絡のリスクがあるため、高い難燃性材料が求められます。UL認証システムでは、耐熱配線絶縁材とV-0難燃性（10秒以内に自己消火し、液だれなし）のLEDモジュールマスクが必要です。これらの規格は、車両火災に対する最終的な安全対策となります。

環境および有害物質に関する規制

世界的な環境規制、特にヨーロッパでは、RoHS指令への準拠が求められています。これは、鉛フリーはんだの使用や、カドミウムや水銀などの重金属に対する厳格な制限を義務付け、使用時および廃棄時の環境安全性を確保するものです。

コアエンジニアリングに関するよくある質問：実世界の課題解決

Q1：車にLEDディスプレイ画面を取り付けると、オルタネーターに過負荷がかかったり、バッテリーの寿命が短くなったりしますか？

技術的な回答：いいえ。最新の車載用LEDシステムは、低消費電力の共通陰極技術と高効率電源を採用しています。さらに重要なのは、ACC信号検出モジュールを搭載している点です。画面はエンジン作動時のみ電力を消費し、車両の電源が切れると完全に遮断されるため、待機電力消費はほぼゼロとなり、バッテリー寿命を最大限に延ばします。

Q2：高圧洗浄や大雨は、水の浸入やショート回路を引き起こしますか？

技術的な回答：認定システムはIP65以上の規格を満たす必要があります。これには、継ぎ目のないダイキャストアルミニウム製筐体、耐紫外線性のシーリングガスケット、およびコンフォーマルまたはフルポッティング保護を施したPCBコーティングが必要です。これらの対策により、高速の雨や高圧洗浄下でも水の浸入を防ぎます。

Q3：自動車の窓に取り付ける透明LEDディスプレイは、なぜ高い透明度が必要なのですか？

技術的な回答：これは美観上の理由だけでなく、法的にも義務付けられています。ディスプレイは後方視界を妨げてはなりません。技術的な解決策としては、中空ストリップ構造を用いて60%～80%の透明度を実現し、広告の視認性と運転安全性、そして規制遵守とのバランスを取っています。

参考文献：

電子機器に関するFCC規制（EMCおよびRF準拠）

EUのCEマーキング指令（EMC指令2014/30/EU、RoHS指令2011/65/EU）
